Maßnahmen
Erstellen
Maßnahmen dienen dazu, bewusst in das System einzugreifen. Im Gegensatz zu Ereignissen, die automatisch ausgelöst werden, müssen Maßnahmen für jede Simulation manuell geplant werden.
Maßnahmen sind „externe Einflüsse“ auf das Modell. Jede Maßnahme kann den Zustand von Elementen direkt verändern. Verwendet werden sie, um auf Ereignisse adäquat zu reagieren, gegenzusteuern oder Verstärkungseffekte zu nutzen.
In der Regel kosten Maßnahmen Ressourcen.
Maßnahmen können mit einem Klick auf “Hinzufügen” erstellt werden und unter dem Reiter Allgemein detailliert beschrieben werden.
Ressourcenverbrauch
Hier können die „Kosten“ der Maßnahme definiert werden. Alle eingetragenen Werte werden von den jeweiligen Ressourcen abgezogen, sobald die Maßnahme während einer Simulation eingesetzt wird.

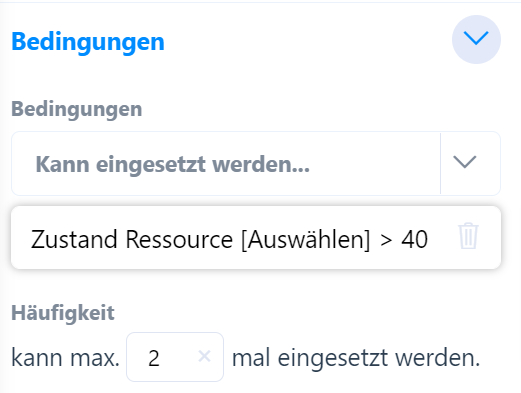

Bedingungen
Mit Bedingungen können Sie festlegen, unter welchen Umständen eine Maßnahme ausgelöst werden kann. Maßnahmen ohne Bedingungen sind jederzeit auslösbar.
Über den Button „Bedingung hinzufügen“ kann eine neue Bedingung erstellt werden.
Die Bedingungen können jederzeit gelöscht oder bearbeitet werden.
Zusätzlich zu den Bedingungen kann eine maximale Anzahl an Aktivierungen der Maßnahme festgelegt werden. Sobald die Maßnahme sooft eingesetzt wurde wie angegeben, ist sie nicht mehr verwendbar.
Auswirkungen
Maßnahmen können den Zustand von Elementen oder Ressourcen in einer Simulation verändern. Das geschieht mithilfe von „Auswirkungen“.
Unter dem Reiter „Auswirkungen“ können die Elemente und Ressourcen gewählt werden, die die Maßnahme beeinflusst. Um ein Objekt auszuwählen, können Sie entweder auf „Auswählen“ klicken, um es aus einer Liste zu wählen, oder auf das Pfeilsymbol daneben, um es im Wirkungsnetz zu markieren.
Es besteht jederzeit die Möglichkeit Elemente wieder aus den Auswirkungen zu entfernen oder neue hinzuzufügen.
Die ausgewählten Elemente/Ressourcen erscheinen in der Liste der Auswirkungen. Sie können über das Textfeld bei jeder Auswirkung können Sie die Stärke der Beeinflussung bestimmen.
Wirkung über mehrere Runden
Standardmäßig wird die Auswirkung in der Runde verrechnet, in der das Ereignis auftritt. Sie können Sie Wirkung aber auch über mehrere Runden verteilen. Klicken Sie hierzu den Titel der Auswirkung an; darauf wird sich ein Menü öffnen, in dem sich der Reiter „Wirkung über mehrere Runden“ befindet.
In diesem Reiter können Sie eingeben, in welchen Runden welche Wirkung auftreten soll.
Fortgeschrittene Wirkungsformeln
Das Textfeld zur Eingabe des Wirkungswerts unterstützt eine Reihe verschiedener möglicher Eingaben.
Einfache Formen
| +10 | Zehn Punkte addieren |
|---|---|
| -10 | Zehn Punkte subtrahieren |
| =10 | Zustand des betroffenen Elements auf 10 setzen |
Variablen
Sie können einige vordefinierte Variablen nutzen, um die Auswirkung abhängig vom aktuellen Zustand des Modells in der Simulation abhängig zu machen. Geben Sie einfach $ in das Textfeld ein, um eine Auswahl möglicher Variablen angezeigt zu bekommen.
| $Zustand | Aktueller Zustand des betroffenen Elements (Wert zwischen 0 und 100) |
|---|---|
| $Maximaler Zustand | Maximaler Zustand des betroffenen Elements. Standardmäßig 100. |
| $Minimaler Zustand | Minimaler Zustand des betroffenen Elements. Standardmäßig 0. |
| $Aktuelle Runde | Nummer der aktuellen Runde (1 in Runde 1, 2 in Runde 2, usw…) |
Beispiel
Das betroffene Element wird je nachdem, in welcher Runde das Ereignis auftritt, unterschiedlich stark beeinflusst. In Runde 1: +1; aber in Runde 10: +10.
Referenzen
Sie können den Zustand anderer Elemente oder Ressourcen in ihre Wirkung einbeziehen. Tippen Sie einfach @, um ein anderes Objekt der Simulation zu referenzieren und wählen in der Auswahl das gewünschte Objekt aus.
Beispiel
Der Zustand des betroffenen Elements wird um den Wert des Elements „Wasserablauf“ in der Eintrittsrunde verringert.
Rechnungen
Werte lassen sich auch miteinander verrechnen. Das Eingabefeld unterstützt einfache mathematische Symbole. (+, -, *, /, „(“ und „)“)
Beispiel
Das betroffene Element wird invers proportional zum aktuellen Zustand beeinflusst: Es bekommt +20, wenn es aktuell einen Zustand von 0 hat, aber +0, wenn sein Zustand bei 100 liegt.
Funktionen
Mit Funktionen lassen sich Werte generieren, die nicht mit einfachen Rechnungen erreicht werden können. Mit einem Tipp auf # rufen Sie die Auswahl an verfügbaren Funktionen auf.
Verfügbare Funktionen
| zufall zwischen (A und B) | Ergibt eine zufällige (ganze) Zahl im angegebenen Rahmen, zwischen Zahl A und B (A und B inklusive). |
|---|---|
| modulo (A mod B) | Rest einer Division. Bsp: modulo(4 mod 3) = 1; |
| kleinerer Wert (A oder B) | Wählt den kleineren von zwei Werten aus. Bsp: kleinerer Wert(3 oder 7) = 3 |
| größerer Wert (A oder B) | Wählt den größeren von zwei Werten aus. Bsp: größerer Wert(3 oder 7) = 7 |
| gerundet (A) | Rundet die Zahl A. Bsp: gerundet(4.3) = 4 |
| abgerundet (A) | Rundet die Zahl A ab. Bsp: abgerundet(4.7) = 4 |
| aufgerundet (A) | Rundet die Zahl A ab. Bsp: aufgerundet(4.1) = 5 |
| absolutwert (A) | Entfernt das Vorzeichen der Zahl A, ist immer positiv. Bsp: absolutwert(-4) = 4 |
| vorzeichen (A) | Ergibt -1 bei negativer Zahl, +1 bei positiver Zahl und 0 bei 0. Bsp: vorzeichen(-56) = -1 |
| wurzel(A) | Gibt die Quadratwurzel von A zurück. Bsp. wurzel(16) = 4 |
| exponent(A ^ B) | Gibt A hoch B zurück. Bsp. exponent(4 ^ 2) = 16 |
Beispiel
Das betroffene Element bekommt eine zufällige Zahl zwischen 2 und 15 aufaddiert. (2 und 15 sind inklusive)
Abhängige Ereignisse
Ermöglicht das Koppeln von Maßnahmen und Ereignissen. Über den Button „+neu“ kann aus der Liste der Ereignisse ein abhängiges Ereignis ausgewählt werden. Für jedes abhängige Ereignis können Sie bestimmen, nach wie vielen Runden und mit welcher Wahrscheinlichkeit es eintreten soll.
Beim Anlegen eines abhängigen Ereignisses wird ein neuer Auslöser bei diesem Ereignis angelegt.
Stakeholder
Hier können Sie die Stakeholder der Maßnahme definieren. Sobald Sie einen Stakeholder mit einem Klick auf “Auswählen” aus der Liste der Stakeholder ausgewählt haben können Sie diesen unter “Allgemein” näher beschreiben.
Gestaltung
Ermöglicht es der Maßnahme ein passendes Bild hinzuzufügen.
